Стандартная модульная рамка для карманных фильтров, складчатых фильтрующих вставок, фильтрующих вставок с активированным углем, складчатых фильтрующих панелей с пластиковыми рамками, фильтров и отрезаемых по размеру фильтрующих вставок. Для монтажа в вентиляционных системах
Высокая гибкость благодаря возможности использования модулей различных размеров
Прочная конструкция
Точное выравнивание за счет пазов по периметру стандартных модульных рамок
Модульные рамки с пазом имеют различные исполнения зажимов в зависимости от толщины рамки фильтра
Простая эксплуатация и надежная герметичность за счет четырех специальных зажимных элементов и без силиконового вспененного непрерывного уплотнения с закрытыми порами
Соответствуют санитарно-гигиеническим требованиям VDI 6022
Дополнительное оборудование и аксессуары
-Конструкция из нержавеющей стали.
Применение
Стенка для фильтров серии SIF вентиляционных систем.
-Подходит для установки фильтров и фильтрующих элементов для грубой и тонкой очистки
-Подходит для фильтрующих элементов, адсорбирующих газообразные пахучие вещества и примеси
-Фильтровальная стена для карманных фильтров, складчатых фильтрующих вставок, фильтрующих вставок с активированным углем, складчатых фильтрующих панелей с пластиковыми рамками.
Варианты
B: Рамка с пазом по периметру
Зажимаемая толщина: 25 мм
Конструкция
GAL: Оцинкованная сталь
STA: Нержавеющая сталь
Дополнительные комплектующие
Соответствующие фильтрующие элементы заказываются отдельно
Карманные фильтры из нетканых химических волокон (PFC)
Карманные фильтры из нетканых синтетических волокон (PFS)
Карманные фильтры из материала NanoWave® (PFN)
Карманные фильтры из нетканного стекловолокна (PFG)
Складчатые фильтрующие вставки (MFI)
Фильтрующие вставки с активированным углем (ACFI)
Складчатые фильтрующие панели (MFP, вариант исполнения PLA)
Конструкция.
Четыре зажимных элемента гарантируют надежную герметичность между фильтром и рамкой

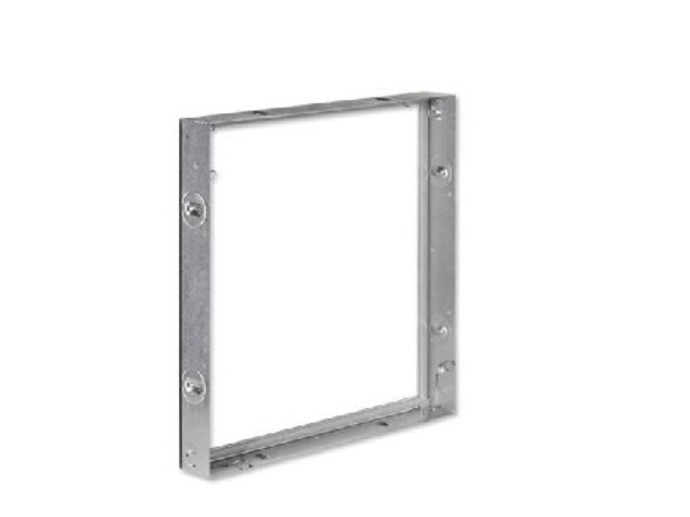

Рамка для крепления фильтров с пазами по периметру
Материалы и покрытие поверхностей
Стандартные модульные рамки, монтажные рамки и плоские стальные ребра жесткости из оцинкованной листовой стали или нержавеющей стали.

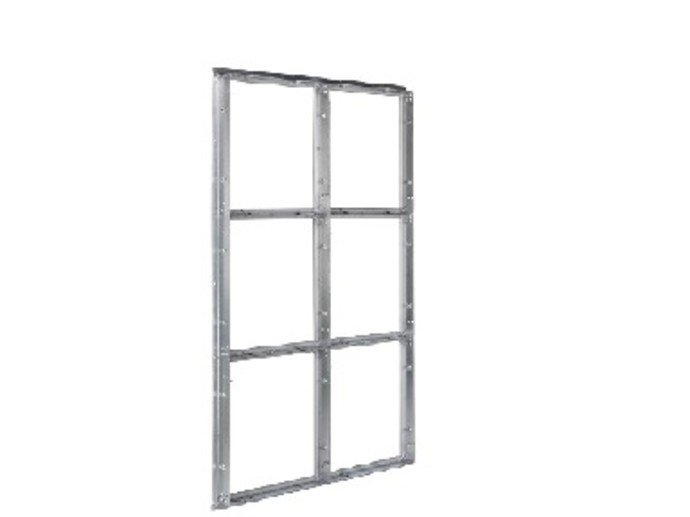

Стенка для фильтров может иметь максимальную конфигурацию 6х5, т.е. 6 фильтрующих элементов по горизонтали и 5 по вертикали.
Таким образом, одновременно вней будут установлены 30 фильтров. Максимальный размер (Ш) 3683х(В) 3050 мм.
