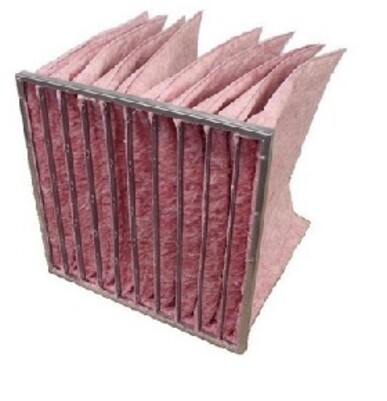

Воздушный карманный фильтр ФВК-8

Применение: Применяется в качестве первой ступени очистки в системе вентиляции.
Тип фильтра: Карманный фильтр, мешочный фильтр.
Корпус: Оцинкованная сталь.
Материал: Hi-Flo (стекловолокно).
Класс очистки: F5(M5), F6, F7, F8, F9.
Начальное сопротивление: 30 Па.
Рекомендованное конечное сопротивление: 250 Па.

Аналоги других производителей: ФВК, ВМ, ФМ, ФК, ТОВ к, ФяК, ФВ(к)

Основные обозначения фильтров:

ФВК-8-Ш-В-ГК-КК-Кл

Пример:

ФВК-8-592-592-300-6-G3

Расшифровка маркировки:

Ш – ширина
В –высота
Г – глубина
ГК – глубина карманов
КК – количество карманов
Кл – класс очистки
П – плотность материала или количество пор на линейный дюйм для ППУ
Стандартные размеры фильтров:

33 – 287мм x 287 мм
35 – 287мм x 490 мм
36 – 287мм x 592 мм
39 – 287мм x 892 мм
55 – 490мм x 490 мм
56 – 490мм x 592 мм
59 – 490мм x 892 мм
66 – 592мм x 592 мм
69 – 592мм x 892 мм
99 – 892мм x 892 мм
Стандартная длина карманов:

300 мм
360 мм

Стандартная глубина рамки:

20 мм
25 мм
По умолчанию стандартная глубина корпуса ФВК любого исполнения – 25мм

Через «/» указывается нестандартное исполнение корпуса или фильтровального материала, а также дополнительные условные обозначения.

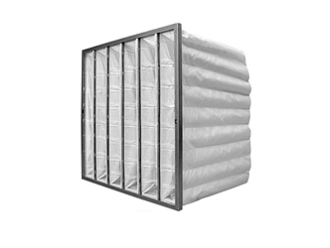

Фильтровальный материал карманного фильтра, сшитый в виде карманов.
Закреплен в оцинкованной рамке с помощью металлического прутка. Пруток сварен в каркас, обеспечивающий повышенную механическую прочность.
Фильтроматериал обладает повышенной пылеёмкостью, по сравнению с комбинированными материалами.
Характеристики карманного фильтра грубой очистки воздуха ФВК 8
Фильтрующий материал
Фильтрующий материал полиэстер, производство Россия.
Стандарт качества
Гарантия – 1 год на не разрушение конструкции, при соблюдении правил эксплуатации.
Гост – ГОСТ Р ЕН 779-2007 / ГОСТ 51251-99
Подлежит утилизации как строительный мусор.
Производительность ФВК-8 G3/G4/F5/F6/F7/F8/F9


Производительность фильтров ФВК-1 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн – номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВК-1 = 9700 м3/ч х м2), Fвх – площадь входного сечения фильтра, м2.

Рекомендации.

1. Не рекомендуется применение в установках с высокой производительностью по воздуху с глубиной кармана менее 350мм и уменьшенным количеством карманов.
2. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
