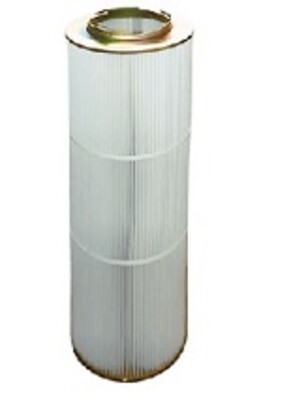

Фильтр картриджный из полиэстера (ФВКарт-Р)

Применение: Очистка воздуха в системах аспирации от различных видов пыли.
Тип фильтра: Картриджный фильтр.
Корпус: МДФ, алюминий, нержавейка, оцинковка.
Материал: Полиэстер.
Класс очистки: М5-F9, Е10-Н13.
Начальное сопротивление: 30 Па.
Рекомендованное конечное сопротивление: 250 Па.

Аналоги других производителей:ФЭВ, ФВкарт-АС.

Основные обозначения фильтров:

ФВКарт-Кр1Кр2-Д1/Д2-H-TМS/ОС/У

Пример:

ФВКарт-АБ-325(215)/325(13)-600-PPTFE10/ОС2/У1

Расшифровка маркировки:

Ш – ширина
В –высота
Г – глубина
Кр1Кр2 – Тип крышек
Д1/Д2 – Диметр фланцев
ТМ – Используемый материал
S – Площадь фильтрующего материала
ОС – Опорная/защитная сетка
У – Уплотнитель
Стандартные размеры фильтров:

Внеш./Внутр. диаметр

Тип А/Б:
350мм x 240 мм
325мм x 215 мм
215мм x 140 мм
150мм x 85 мм


Тип Г:
246мм x 132 мм
372мм x 318 мм

Тип Е:
325мм x 210 мм

Область применения:
Фильтры из ПЭТФ используются в различных отраслях промышленности: пищевой, химической, фармацевтической, нефтегазовой и других. Они применяются для очистки воздуха, воды, масел и других жидкостей от твердых частиц, микроорганизмов и других примесей.

Картриджные фильтры имеют высокую степень фильтрации и могут задерживать частицы размером до нескольких микрон. Они также обладают высокой эффективностью и могут работать при высоких температурах и давлениях.

Конструкция:
Стандартный фильтр ФВКарт состоит из двух металлических крышек (фланцев) из оцинкованной стали, между которыми уложен фильтрующий материал в виде складок. Вся эта конструкция образует цилиндр, ограниченный глухой крышкой с отверстием под шпильку, с одной стороны, и проходной крышкой (бублик) с резиновым уплотнением – с другой стороны. Фиксация и герметизация фильтровального материала в крышках (фланцах) осуществляется при помощи специального герметика. Для придания фильтру дополнительной прочности, внутри фильтра крепят металлическую опорную сетку, а внешнюю сторону фильтра стягивают бандажными поясами, тем самым фиксируя гофры между собой.

Техническое обслуживание:
В процессе эксплуатации следует контролировать работу фильтров. Замена фильтров производится в следующих случаях: предельные показания контрольного дифманометра, выдача аварийного сигнала системой автоматического контроля работы вентиляционной системы, обнаружение прорывов материала при визуальном контроле поверхности фильтра.

Примечание:
1. Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до 120°С.
2. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
3. Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра.
