Применение: Очистка воздуха в системах аспирации от различных видов пыли.
Тип фильтра: Картриджный фильтр.
Корпус: МДФ, алюминий, нержавейка, оцинковка.
Материал: Полиэстер, целлюлоза.
Класс очистки: М5-F9, Е10-Н13.
Начальное сопротивление: 30 Па.
Рекомендованное конечное сопротивление: 250 Па.
Аналоги других производителей:ФЭВ.
Основные обозначения фильтров:
ФВКарт-Кр1Кр2-Д1/Д2-H-TМS/ОС/У
Пример:
ФВКарт-АБ-325(215)/325(13)-600-PPTFE10/ОС2/У1
Расшифровка маркировки:
Ш – ширина
В –высота
Г – глубина
Кр1Кр2 – Тип крышек
Д1/Д2 – Диметр фланцев
ТМ – Используемый материал
S – Площадь фильтрующего материала
ОС – Опорная/защитная сетка
У – Уплотнитель
Стандартные размеры фильтров:
Внеш./Внутр. диаметр
Тип А/Б:
350мм x 240 мм
325мм x 215 мм
215мм x 140 мм
150мм x 85 мм
Тип Г:
246мм x 132 мм
372мм x 318 мм
Тип Е:
325мм x 210 мм
Область применения:
Фильтр картриджный широко применяется в различных отраслях промышленности, таких как химическая, фармацевтическая, пищевая и другие. Он обеспечивает высокую степень очистки воздуха от вредных веществ, таких как пыль, пары, газы, дым и т.д.
Конструкция:

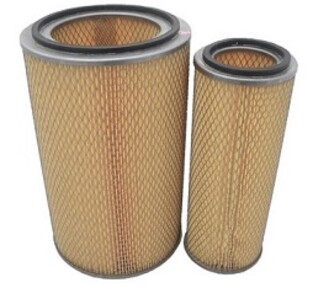

Стандартный фильтр ФВКарт состоит из двух металлических крышек (фланцев) из оцинкованной стали, между которыми уложен фильтрующий материал в виде складок. Вся эта конструкция образует цилиндр, ограниченный глухой крышкой с отверстием под шпильку, с одной стороны, и проходной крышкой (бублик) с резиновым уплотнением – с другой стороны. Фиксация и герметизация фильтровального материала в крышках (фланцах) осуществляется при помощи специального герметика
Техническое обслуживание:
В процессе эксплуатации следует контролировать работу фильтров. Замена фильтров производится в следующих случаях: предельные показания контрольного дифманометра, выдача аварийного сигнала системой автоматического контроля работы вентиляционной системы, обнаружение прорывов материала при визуальном контроле поверхности фильтра.
Примечание:
1. Фильтры сохраняют свои технические характеристики при температуре фильтруемого воздуха от -40 до 120°С.
2. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
3. Замена фильтров производится при достижении конечного аэродинамического сопротивления фильтра.
